Thảo luận kính thiên văn khúc xạ P3 PDF. In Email
Thứ sáu, 29 Tháng 6 2012 14:31

Nếu chưa học qua quang học thì chúng ta chỉ cần hiểu nguyên lý của kính thiên văn đơn giản là gồm 2 thấu kính hội tụ đặt đồng trục, khoảng cách 2 thấu kính khi nhìn vật ở rất xa tiến về f1 + f2, khi nhìn vật càng gần thì khoảng cách này xa hơn f1+f2 1 chút. Như vậy cần mua ống kích thước như thế nào độ dài ra sao là tùy thuộc vào các thấu kính của bạn, chứ đừng có máy móc theo 1 khuôn khổ nào. Có bạn nói với Tuấn em đã có các thấu kính rồi nhưng không tìm được ống nước như trong hướng dẫn nên chưa làm được kính. Trời ơi máy móc 1 cách ... máy móc. Không có ống nước cở này thì có thể thay bằng cỡ khác hoặc có bạn sáng tạo dùng giấy bìa cuốn làm ống.

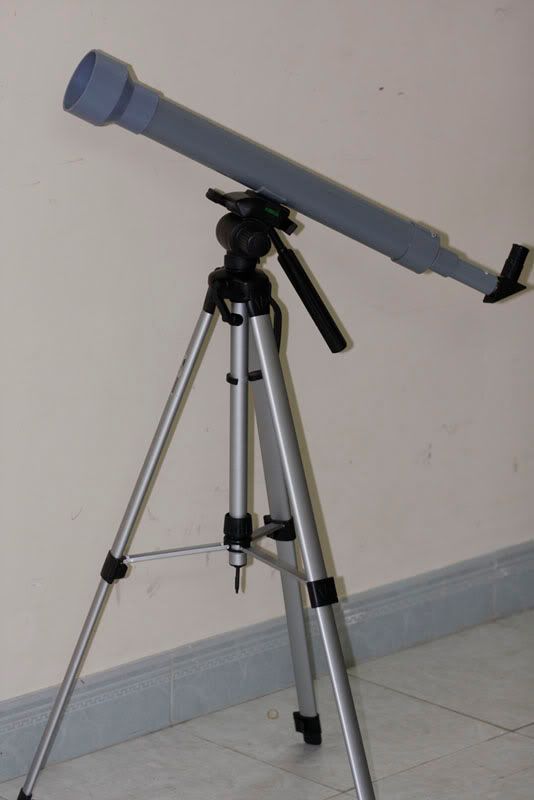

Đây là kính Tuấn vừa làm xong từ các linh kiện đang bán của CLB và ống nước.
alt



Làm ống vật kính:
Vật kính D60 như của CLB bán và cũng là cỡ của các kính viễn thì ta nên dùng ống nước phi 60 để làm phần ống vật kính. Để cố định vật kính vào đầu của ống phi 60 thì vấn đề bắt đầu nảy sinh: Đường kính của vật kính lớn hơn 60mm 1 chút nên không thể để lọt vào co nối thẳng 60 như thường làm với kính viễn.
Ta có các giải pháp:
- Nhờ thợ tiện nới rộng bên trong ống nối thẳng 60 1 chút: rất đẹp nhưng tìm đâu ra thợ tiện !?
- Nong ống nối 60 ra 1 chút bằng cách hơ lửa hoặc ngâm nước nóng: làm được nhưng ống méo mó xấu xí nếu làm ko khéo.
- Đặt vật kính vào đầu ống 60 rồi lấy bìa cứng quấn bao xung quanh: nhanh chóng, đẹp nhưng kém bền.

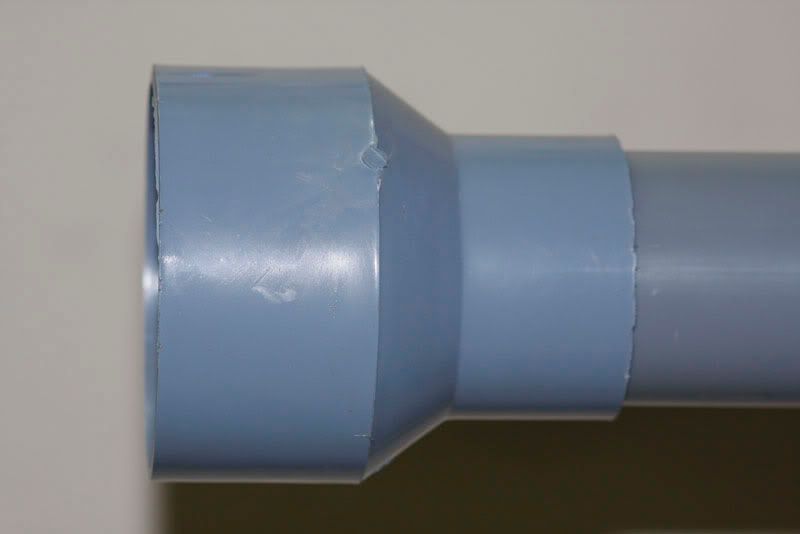

- Sử dụng co nối 90 -60 hoặc 75-60: Đây là phương án Tuấn chọn, co 75 -60 hầu như không thấy bán, còn co 90-60 có giá 9k cho co tốt.

alt Ảnh này đã được làm nhỏ lại. Bấm vào đây để xem kích thước thật 800x534.

alt

Vật kính mua của CLB gồm có 2 mảnh thấu kính, chúng ta đặt 2 mảnh ở các mặt sao cho trùng khít nhau, ở giữa 2 thấu kính đặt vòng đệm nhựa kèm theo để chống trầy do ma sát nếu có. Để cố định dính lại ta lấy băng keo trong quấn quanh rìa hệ 2 thấu kính vừa được ghép khít, cắt phần dư ra của băng keo (nếu có).

Đặt hệ thấu kính vào trong lòng co 90-60. Ở đây làm cách nào để giữ chặt vật kính trong lòng co? Có nhiều cách tùy theo sự sáng tạo của chúng ta nhưng đừng nên sử dụng keo 502 hoặc bất kì loại keo nào có độ dính vĩnh viễn vì đôi lúc ta phải cần tháo vật kính ra.

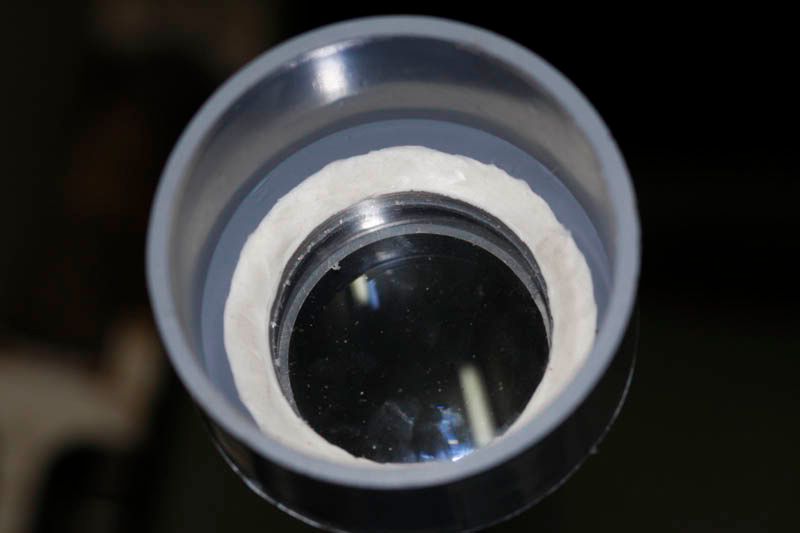

Ở đây Tuấn dùng đất sét mua ở nhà sách để cố định vật kính


alt Ảnh này đã được làm nhỏ lại. Bấm vào đây để xem kích thước thật 800x533.

alt

Tuấn định làm thêm 1 ống giấy bìa có đường kính trong nhỏ hơn 60mm 1 chút để đặt vào co 90-60 chèn trước vật kính để giữ cho chắc nhưng xét thấy đất sét đã giữ quá chắc nên không cần làm nữa.
Ngoài đất sét, các bạn có thể sử dụng keo nến để cố định cũng được.

Ống thị kính
Thị kính sử dụng thị kính có đường kính ống 0.965 in ~25mm như vậy ta có thể chọn ống 27 để làm ống thị kính để kết nối thị kính với ống 27 ta dùng ống nối thẳng phi 27. Thị kính chỉ có 25mm như vậy cần chút giấy bìa quấn quanh để cố định trong lòng ống nối 27 (có đường kính trong =27mm). Ở đây nhiều bạn sử dụng cỡ thị kính 1.25 in có than với Tuấn rằng thị kính nó to hơn ống 27. Trời ơi! vậy thì mua ống 27 để làm gì mà không mua ống to hơn là ống 34 !!. Nếu thị kính 1.25 ~ 31mm thì ta làm ống thị kính bằng ống 34 và quấn giấy bìa quanh thị kính để cố định ở đầu ống 34.

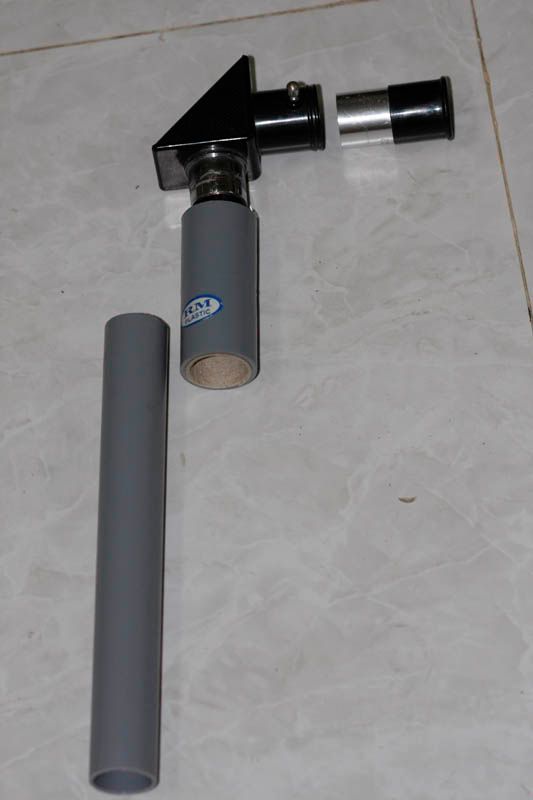

- Lấy khoảng 20cm ống 27 để làm ống thị kính.
- Dùng ống nối thẳng 27 để kết nối thị kính với ống
alt

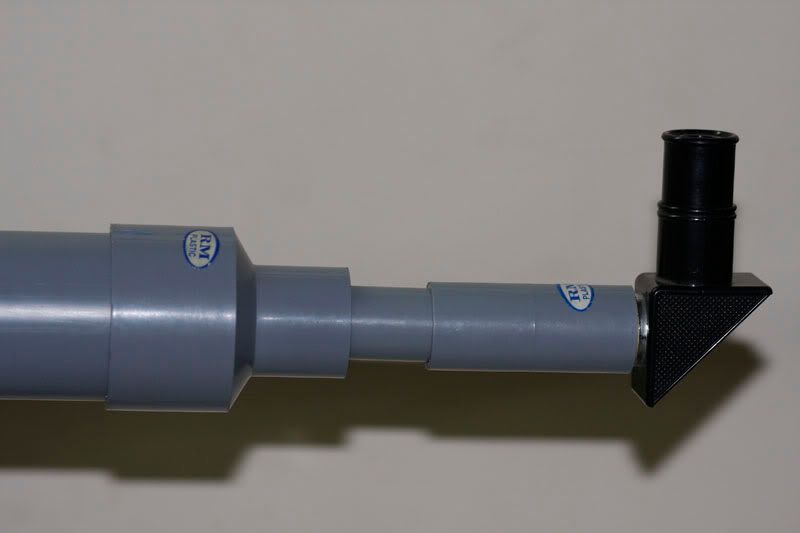

Trong ảnh Tuấn có dùng bẻ góc 90 độ, nếu cần các bạn có thể tự chế bằng gương hoặc mua của CLB.
Để kết nối ống thị kính phi 27 với ống vật kính phi 60, ta dùng co chuyển bậc 60-34.


alt Ảnh này đã được làm nhỏ lại. Bấm vào đây để xem kích thước thật 800x533.

alt

Khi quan sát ta phải thay đổi được khoảng cách từ thị kính đến vật kính để tìm vị trí nhìn rõ, như vậy ống 27 phải di chuyển được trong lòng ống 34 của co 60-34 và đảm bảo đồng trục.
Ta làm sao ta?
Tuấn cuốn 1 ống giấy (lấy ống 27 làm trục cuốn) và ước lượng đường kính của ống giấy có thể vừa trong ống 34, để thật sự vừa kít trong ống 34 ta có thể quấn thêm 1 vài lớn băng keo, sau đó nhỏ keo 502 vào để cho ống giấy này bám chắc trong lòng ống 34.
Để cho ống 27 có thể di chuyển nhẹ nhàng trong lòng ống 34 đã được chêm thêm ống giấy này, trước khi dùng ống 27 làm trục cuốn ống giấy chúng ta nên quấn 1 lớp giấy quanh ống 27 để làm to trục quấn ra 1 chút. Như vậy lòng bên trong ống giấy sẽ lớn hơn 27 1 chút, giúp cho ống 27 có thể tịnh tiến dễ dàng.


alt Ảnh này đã được làm nhỏ lại. Bấm vào đây để xem kích thước thật 800x774.

alt

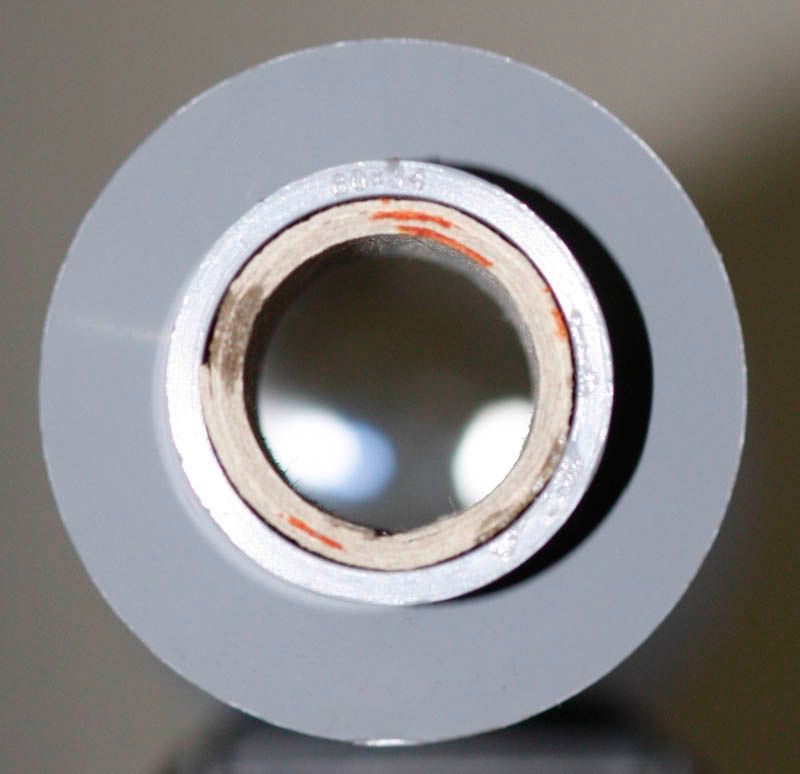

Ống giấy cố định trong ống 34 có đường kính trong >27mm 1 tí ti ^^.



alt Ảnh này đã được làm nhỏ lại. Bấm vào đây để xem kích thước thật 800x533.

alt

------
Như vậy 1 cái kính đã làm xong trong vòng chưa đầy 1h, về độ dài của ống thì chúng ta đã biết khoảng cách tối thiểu từ vật kính đến thị kính là f1+f2, trong trường hợp này là ~70cm
Tuấn sử dụng ống 60 có độ dài 60mm nhưng sau khi đo đạc, và ngắm thử phải từ từ cưa bớt để khoảng cách cho hợp lý.

Nguồn : thienvanhoc.org
